Création des interfaces graphiques et navigation

Screenshot

Objectifs du TP

  • Dans ce TP nous allons :
    • Découvrir Android Studio.
    • Découvrir les ressources, layouts et vues.
    • Créer des interfaces graphiques simples.
    • Naviguer entre les interfaces à travers les intents.

Exercice 1

Objectif

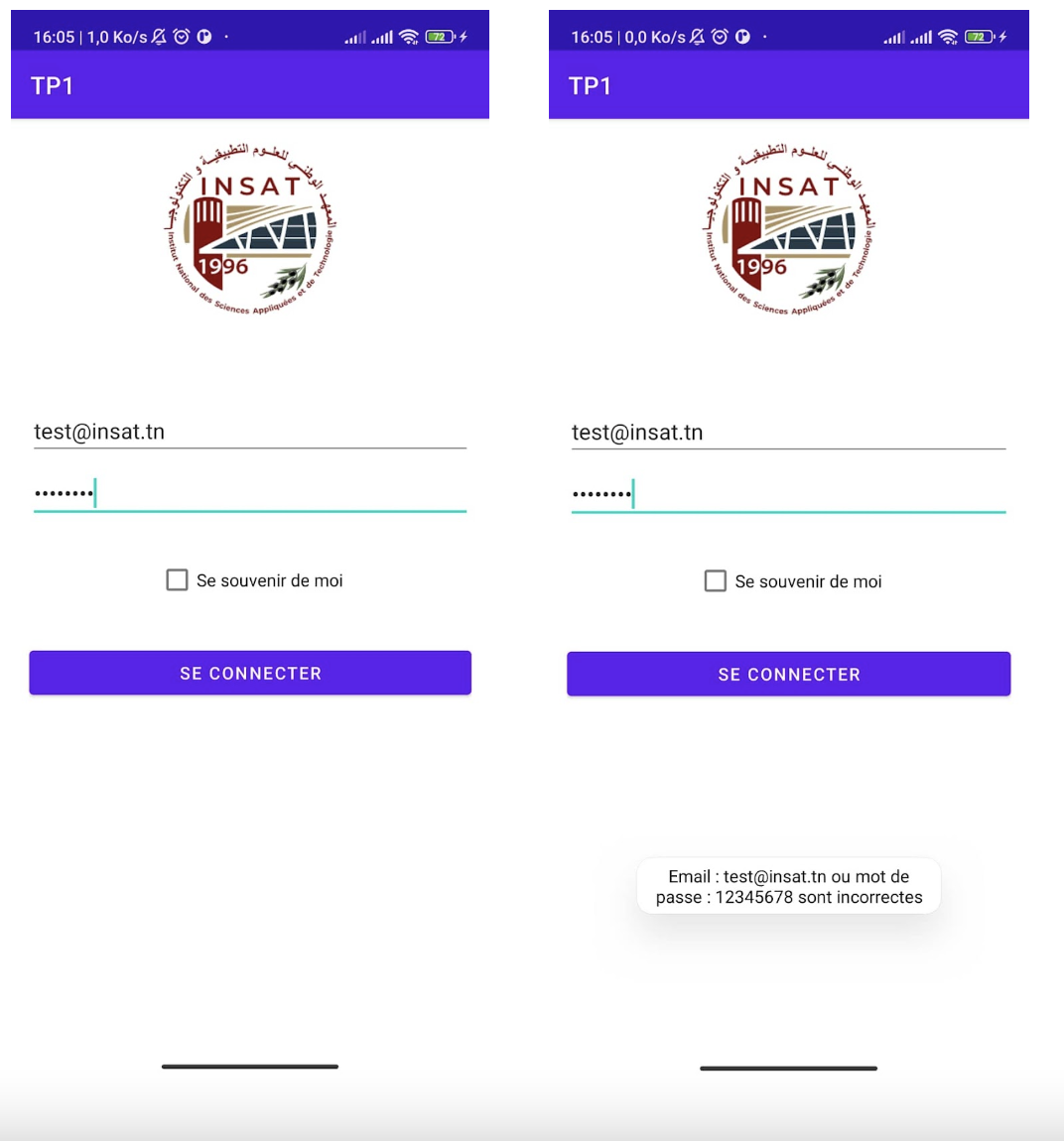

Le but de cet exercice est de construire une interface utilisateur présentant plusieurs composants graphiques Android (View). Cette interface permet de faire une authentification en demandant un couple (email, mot de passe). Après appui sur le bouton Connecter, un message indique si le couple donné convient ou pas.

Image title

Activité-1

Indiquer les composants graphiques Android qui interviennent dans cette IHM.

Activité-2

Construire cette IHM avec Android Studio. Lancer l’émulateur, et vérifier que le rendu correspond à ce qui est demandé.

Comportement d’un EditText

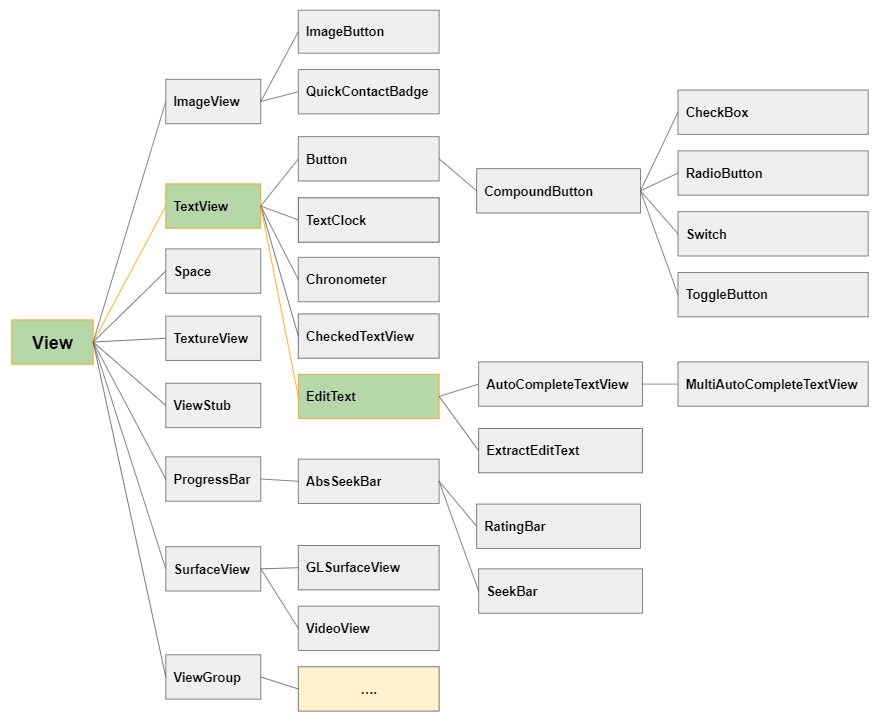

EditText est une sous-classe de TextView qui hérite donc de toutes les fonctions d'un TextView. De plus, cet outil dispose de nouvelles fonctionnalités permettant à l'utilisateur de saisir ou de modifier le texte à des fins diverses. Par conséquent, il est nécessaire de spécificier un type de donnée qui peut accepter via l'attribut android:inputType. Image title

  1. Déclarer un EditText dans votre classe MainActivity
        lateinit var txtEmail : EditText
  2. Dans la méthode onCreate(), initialiser l’attribut editEmail en lui associant l'element EditText créé dans le main.xml
        txtEmail = findViewById(R.id.editTextEmail)
  3. Ajouter le code suivant pour avoir la valeur de l'EditText:
        var email = txtEmail.text.toString()

Réaction aux interactions utilisateur

Il existe 3 façons pour manipuler le comportement d'un bouton sur Android:

Méthode 1: Surcharge du Listener du bouton

  1. Créer un attribut dans votre activité de type Button :
    lateinit var btnLogin : Button
  2. Dans la méthode onCreate(), initialiser l’attribut btnLogin en lui associant le bouton créé dans le main.xml
    btnLogin = findViewById(R.id.btnLogin)
  3. Utiliser le code suivant pour définir le comportement du bouton btnLogin
    btnLogin.setOnClickListener { view ->
            // Do some work here
        }

Mèthode 2: Définition d’une méthode propre au bouton

  1. ajouter l’attribut onClick dans l'element Button dans le fichier xml :
    android:onClick="login"

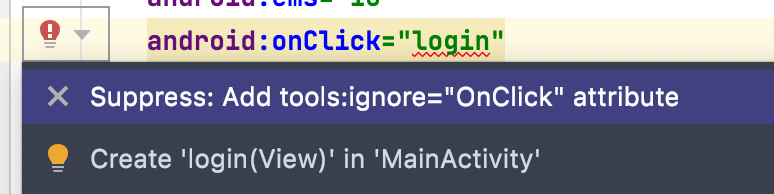

  2. Une erreur s'affiche indiquant que vous devez créer la méthode login dans la classe MainActivity Image title

  3. Crèer la

    public void login(View v){
// Do some work here
}

Mèthode 3: Implémentation de l’interface OnClickListener

Il est possible d’utiliser l’héritage pour surcharger la méthode onClick, sans passer par l’appel à la méthode setOnClickListener. Il suffit de suivre les étapes suivantes : 1. Votre activity doit implémenter l’interface OnClickListener. Ceci est réalisé comme suit :

class MainActivity : AppCompatActivity(), View.OnClickListener {
    ...
}
1. Il vous demande alors d'implementer la méthode onClick. Image title

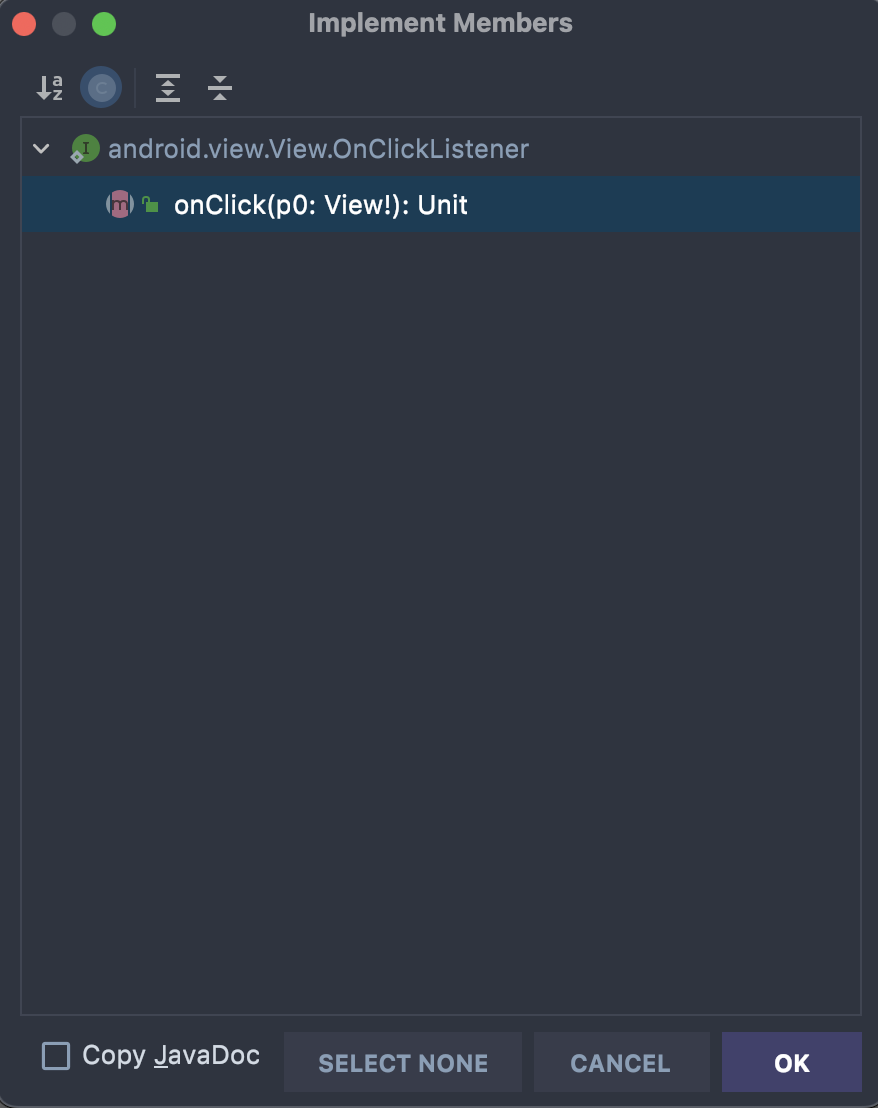

  1. Cliquer sur " implement members " et suiver les étapes. Image title

Attention

Cette méthode sera commune à tous les éléments cliquables, il faut donc distinguer le comportement selon l‘identifiant de l‘élément cliqué.

  1. Ajouter le code suivant :
    if( view?.id == R.id.btnLogin){
            // do some work
        }

Activité-3

Ecrire le code Kotlin qui, lorsque le bouton Connecter est actionné par l'utilisateur, une vérification d'authentification est faite et un message affiche le résultat (bon couple login, mot de passe ou pas). Pour simplifier, on considère que le couple (gl4@insat.tn/insat2022) est correct.

Info

Pour afficher le message, utiliser un Toast.

Comportement d’une CheckBox

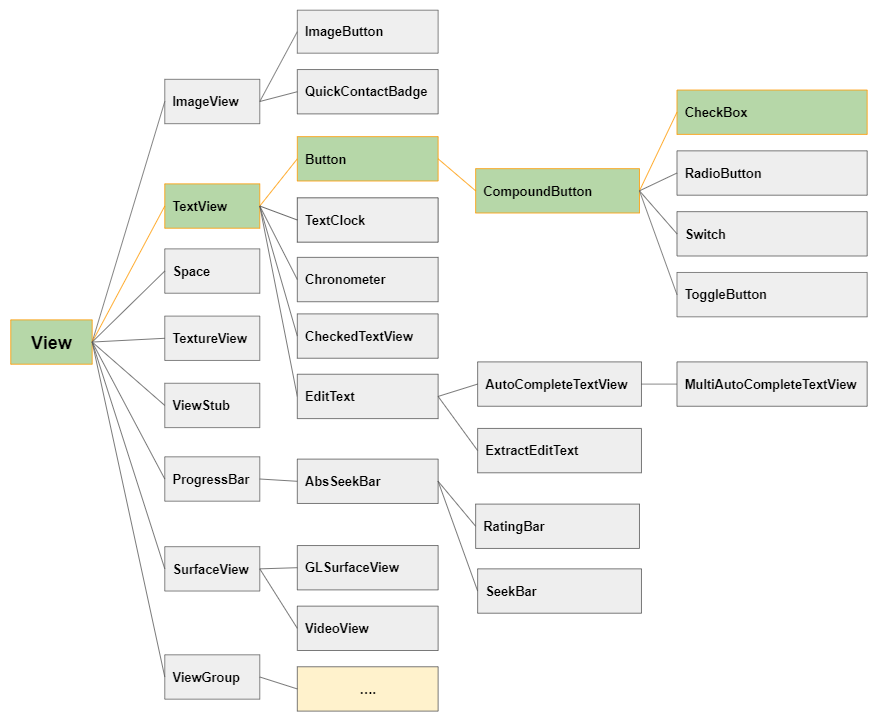

La CheckBox est un bouton avec deux états checked (cochés) et unchecked (non cochés), c'est un composant de base et est très souvent utilisé dans les applications Android. Image title

Par défaut, la CheckBox a un état unchecked, vous pouvez changer son état via la propriété android:checked.

<CheckBox
    android:id="@+id/someId"
    android:checked="true"
    ... />

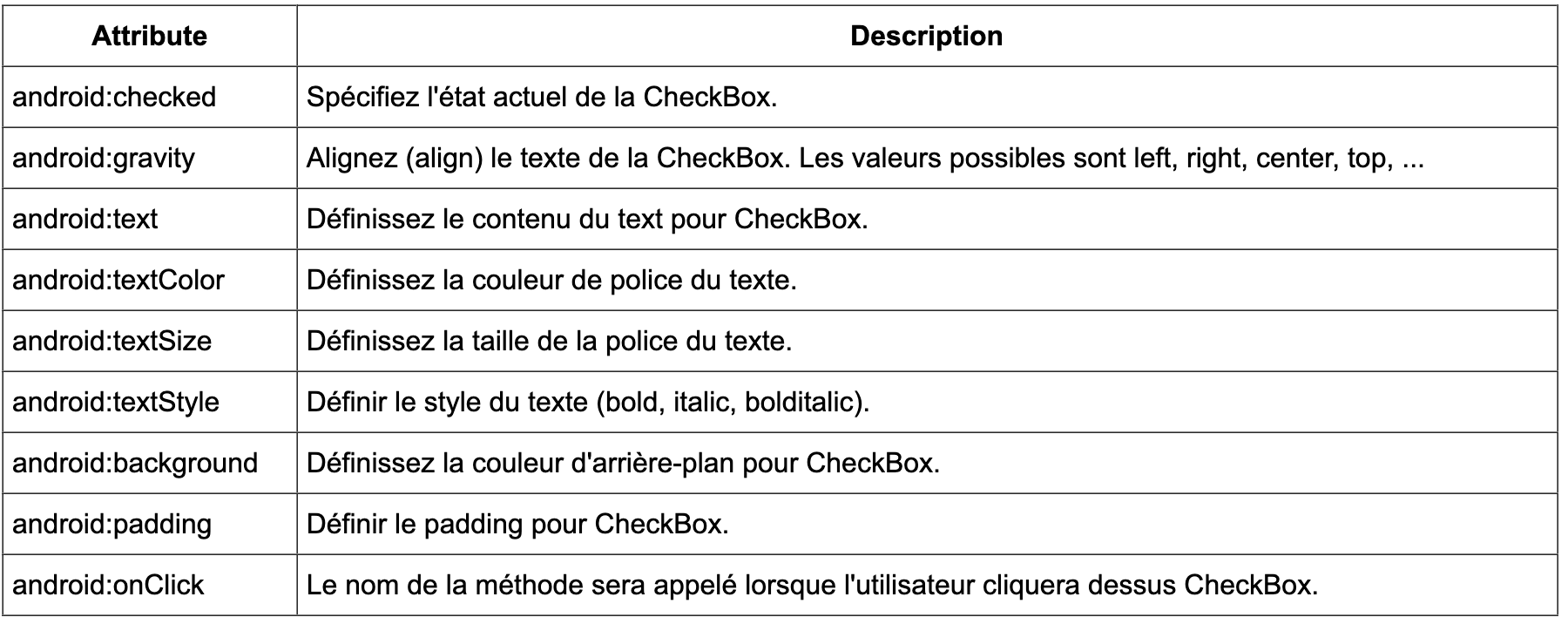

Quelques propriétés importantes de CheckBox: Image title

Exercice 2 : Intent explicite

Objectif

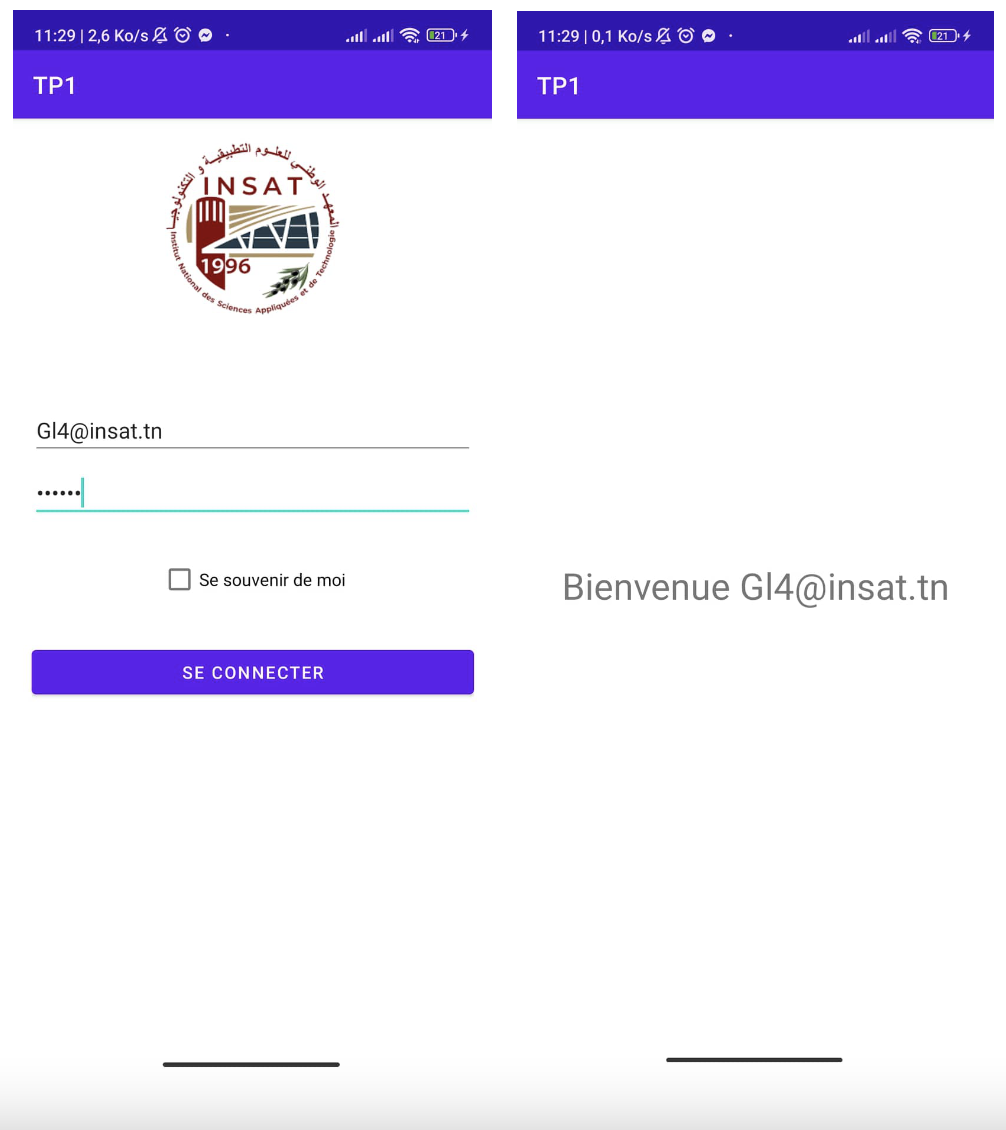

Nous allons modifier le code crée dans l'exercice 1 de telle sorte que lorsqu'on clique sur le bouton, une nouvelle Activité affichant un message de Bienvenue s'ouvre. Nous allons donc utiliser un intent explicite Image title

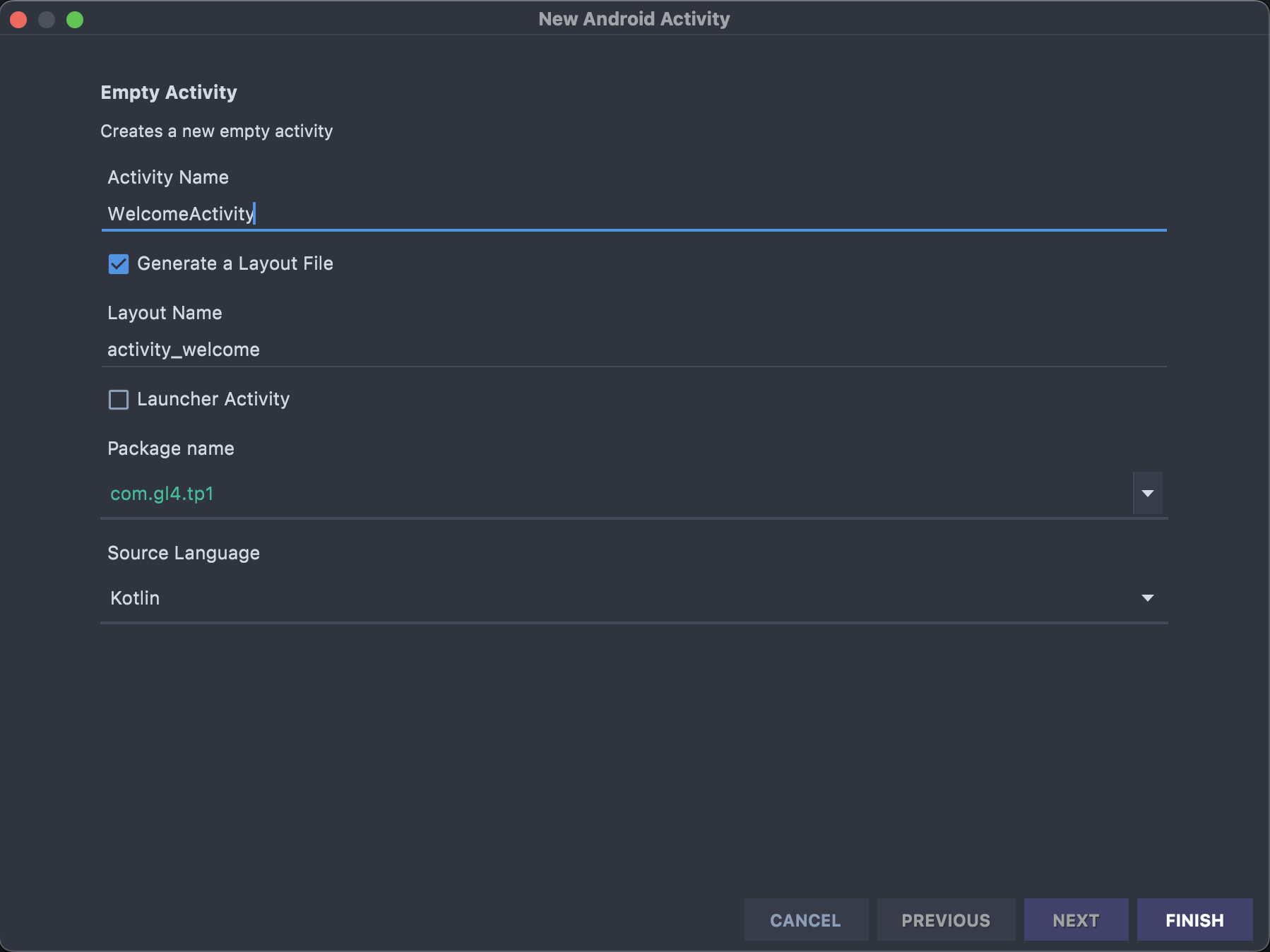

  1. Créer une Nouvelle Activity "WelcomeActivity" Image title -------- Image title

  2. Modifier le code dans la méthode onClick pour créer un Intent

        val intent = Intent(view.context,WelcomeActivity::class.java)

  3. Pour passer des paramétres à la deuxième Activité, on utilise la méthode putExtra() qui prend en paramètres le nom du variable à stoquer dans l'intent et sa valeur :

    intent.putExtra("email",email)

  4. Lancer la deuxième Activité
    startActivity(intent)
  5. Dans l'Activité WelcomeActivity ajouter le code suivant pour récupérer la valeur de l'email.
    val email = intent.getStringExtra("email")
  6. Ajouter un TextView dans le ficher xml, lui attribuer un id et l'initialiser comme on a fait dans l'exercice 1.
  7. Afficher le message de Bienvenue.
    txtWelcome.text = "Bienvenue $email"

Exercice 3 : Intent implicite

Objectif

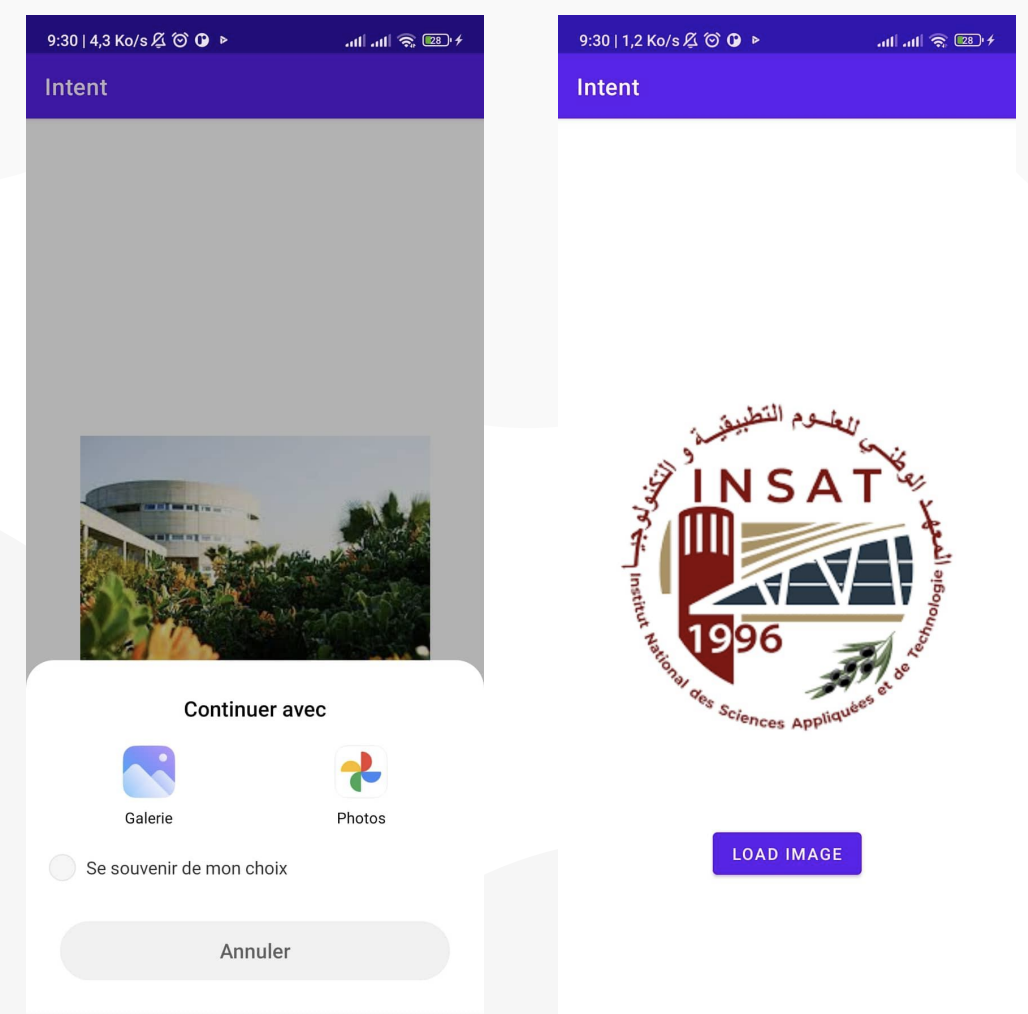

Nous allons créer une application qui ouvre la galerie de photo pour choisir une image et l’afficher Image title

Activité-1

Construire cette IHM avec Android Studio. Lancer l’émulateur, et vérifier que le rendu correspond à ce qui est demandé.

Exercice 4 : Travail à rendre

Votre premier travail sera divisé en 2 parties : En premier lieu, vous allez découvrir le material design, le célèbre langage visuel défini par Google. Commencer par consulter sa documentation officielle ici.

Lire attentivement les différentes recommandations et bonnes pratiques dictées par Google pour la conception d’interfaces graphiques.

En deuxième lieu, vous allez appliquer ce patron et les notions vues dans ce TP sur une simple application de commande de pizza dans un restaurant.

L'application aura une interface principale, où l'utilisateur doit introduire son nom, prénom et son adresse, choisir le type de pizza qu'il veut commander (Moyenne, Mini, Maxi) et les ingrédients à ajouter (Fromage, champignon, etc.). L'application doit lui permettre ensuite d'envoyer un SMS (ou un email) au vendeur, contenant un récapitulatif de la commande. Ajouter ensuite une interface d'accueil (Splash Screen) qui s'affiche pendant 5 secondes puis redirige l'utilisateur à l'interface principale.
